Nowe 32bity od MKS z własnym firmware

Awatar użytkownika
WillingMagic
Posty: 91
Rejestracja: 25 kwie 2016, 20:44
Kontaktowanie:

Re: Nowe 32bity od MKS z własnym firmware

Postautor: WillingMagic » 26 lut 2017, 11:21

Bo chińczyk ma SMINI z LPC i MINI z Atmegą i łatwo się przejechać.

mcexperts
Posty: 609
Rejestracja: 19 kwie 2016, 18:40
Kontaktowanie:

Re: RE: Re: Nowe 32bity od MKS z własnym firmware

Postautor: mcexperts » 26 lut 2017, 12:06

WillingMagic pisze:Bo chińczyk ma SMINI z LPC i MINI z Atmegą i łatwo się przejechać.

Trzymam kolegę za słowo ;) że 32 bo kupiłem. W sumie z przesyłką wyszło £17, czyli taniej niż za ramps, mega I stepsticki w UK.

Teraz pytanie: tam są termopary K?

I może gdyby się ktoś dołożył, to zróbmy składkę na płytkę dla Misia, miś wszystko rozkmini i zrobi z tego 2 ekstruder i heated bed ;)

Ja daje 50zl na start.

Awatar użytkownika
WillingMagic
Posty: 91
Rejestracja: 25 kwie 2016, 20:44
Kontaktowanie:

Re: Nowe 32bity od MKS z własnym firmware

Postautor: WillingMagic » 26 lut 2017, 12:26

A co tu rozkiminiać? Na tym chodzi czysty smoothieware. Dla mnie płytka nie podpasowała bo ma tylko 12v.
Możesz kupić np.
3D printer parts heating-controller MKS MOSFET for heat bed/extruder MOS module exceed 30A support big current
http://s.aliexpress.com/BzaumQ7n
Podpinasz pod wolne piny i configu ustawiasz je jako grzanie stołu.

Awatar użytkownika
Krzysztof
Administrator
Posty: 2860
Rejestracja: 19 kwie 2016, 14:03
Lokalizacja: Darłowo
Kontaktowanie:

Re: Nowe 32bity od MKS z własnym firmware

Postautor: Krzysztof » 26 lut 2017, 12:41

MKS MINI - ta właśnie z atmegą i nie ma miejsca na RJ45 i nie ma karty SD
mks mini.jpg

MKS SMINI - ta z LPC, miejscem na RJ45 i z gniazdem SD
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.

Awatar użytkownika
g4ever
Posty: 453
Rejestracja: 19 kwie 2016, 21:47
Kontaktowanie:

Re: Nowe 32bity od MKS z własnym firmware

Postautor: g4ever » 26 lut 2017, 12:43

Pytałem Franka z Makerbase o możliwość podpięcia drugiego ekstrudera i powiedział mi, że nie ma takiej możliwości.

Awatar użytkownika
dziobu
Posty: 353
Rejestracja: 22 wrz 2016, 16:17
Kontaktowanie:

Re: Nowe 32bity od MKS z własnym firmware

Postautor: dziobu » 26 lut 2017, 14:32

WillingMagic pisze:Procek w obu elektronikach to:
STM32F103ZET6 - 32-bitowy mikrokontroler z rdzeniem ARM Cortex-M3, 512kB Flash, 144-LQFP, STMicroelectronics
W robinie używają też zewnętrznego eepromu na atmlh640 i nor flasha od Winbond W25Q64JV, więc coś chyba nie ogarneli softu i się nie mieścili na 512kb flashu :LOL:


Procesor - OK. Eeprom na nastawy - OK. Dodatkowy flash na dane (zapewne grafika do TFT) - też OK. Tutaj nie bardzo jest się do czego przyczepić. W zasadzie to nawet użycie najbardziej wypasionego procesora nie spowoduje że te dwa elementy odpadną (eeprom jeszcze może być wewnętrzny ale flasha nigdy za dużo do TFT).
Pozdrawiam
Paweł

Moje twory w 3D

mcexperts
Posty: 609
Rejestracja: 19 kwie 2016, 18:40
Kontaktowanie:

Re: Nowe 32bity od MKS z własnym firmware

Postautor: mcexperts » 26 lut 2017, 14:32

No to przecież pisze że trzeba Misia poprosić i zrobi wszystko. A co do stołu, to 11$ za mosftea.... Jezu Panie...

Awatar użytkownika
WillingMagic
Posty: 91
Rejestracja: 25 kwie 2016, 20:44
Kontaktowanie:

Re: Nowe 32bity od MKS z własnym firmware

Postautor: WillingMagic » 26 lut 2017, 15:20

Co do sterowania stołem i dodatkowym ekstruderem, jeśli używamy złącza lcd i wszystkich krańcówek, to niestety, ale brakuje wyprowadzonych pinów. Na upartego stół można próbować podpiąć pod piny z złącza tft, ale dla 2 ekstrudera brakuje już termistora, chyba że kombinujemy i używamy termopary i 2 termistorów, wtedy potrzebujemy 4 piny od procesora.
1 - pin dla sterowania stołem
1 - pin do sterowania 2 grzałką ekstrudera
2 - piny do sterowania silnikiem
Wypadałoby też sterować, czy stepstick jest aktywny lub nie.

Jedyne rozwiązanie to używanie maksymalnie 4 krańcówek i przykładowo:
P1.25 - sterowanie stołem
P1.27 - sterowanie grzałką ekstrudera
P0.2 - step driver
P0.3 - dir driver
Tylko potrzebujemy 2 mosfetów do zasilania stołu i grzałki, potrzebujemy zewnętrznego stepsticka. Dodatkowo, cała konstrukcja jest robiona na pająka i ryzykujemy zwarcie.

Dla samego sterowania stołem wystarczy podpiąć siędo złącza 1 enstopu i śmiga.


Obrazek

Edit:
W pliku config.txt wpisujemy lub odblokowujemy:
temperature_control.bed.enable true #
temperature_control.bed.thermistor_pin 0.23 #Termistor 2
temperature_control.bed.heater_pin 1.27 # Bo podpinamy się np. pod krańcówkę y+
temperature_control.bed.thermistor RRRF100K # Dobieramy na podstawie informacji z wiki http://smoothieware.org/temperaturecontrol#toc5
#temperature_control.bed.beta 3960 # or set the beta value

Awatar użytkownika
Krzysztof
Administrator
Posty: 2860
Rejestracja: 19 kwie 2016, 14:03
Lokalizacja: Darłowo
Kontaktowanie:

Re: Nowe 32bity od MKS z własnym firmware

Postautor: Krzysztof » 26 lut 2017, 15:52

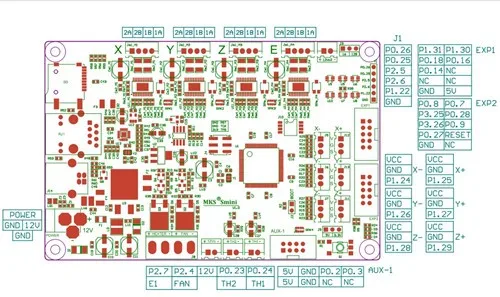

Bez większego kombinowania, zgodnie z tym co w przykładowym konfigu (configsamples/smoothieboard). Pinów sporo i do sterowania dodatkowym mosfetem + termistor można wykorzystać piny złącza J1. Z innych złącz mamy wolne piny (AUX1 + krańcówki max): 0.2 / 0.3 / 1.25 / 1.27 / 1.29

J1
P0.26 - ??
P0.25 - #temperature_control.hotend2.thermistor_pin / czyli nasz dodatkowy termistor jeśli potrzebujemy
P2.5 - laser_module_pwm_pin / zapewne da radę sterować PWM grzałki stołu przez dodatkowy moduł MOSFET
P2.6 - switch.fan.output_pin / zapewne da radę sterować PWM grzałki stołu przez dodatkowy moduł MOSFET
P1.22 - ??

X-
P1.24 - alpha_min_endstop
Y-
P1.26 - can be used since laser requires hardware PWM
Z-
P1.28 - gamma_min_endstop
X+
P1.25 - #alpha_max_endstop
Y+
P1.27 - #beta_max_endstop
Z+
P1.29 - #gamma_max_endstop

AUX1
P0.2 - ??
P0.3 - ??

EXP1
P1.30 - #laser_module_ttl_pin
P1.31 - #panel.buzz_pin
P0.18 - ??
P0.16 - #panel.spi_cs_pin
P0.14 - ??

EXP2
P0.8 - #laser_module_default_power
P0.7 - ??
P3.25 - #panel.encoder_a_pin
P0.28 - ??
P3.26 - #panel.encoder_b_pin
P0.9 - ??
P0.27 - ??

Źródło konfigu
https://github.com/Smoothieware/Smoothieware
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.

mcexperts
Posty: 609
Rejestracja: 19 kwie 2016, 18:40
Kontaktowanie:

Re: Nowe 32bity od MKS z własnym firmware

Postautor: mcexperts » 26 lut 2017, 16:06

Tak dla prostego człowieka: da się dodać drugi ekstruder?
