Re: Szybkie pytanie / szybka odpowiedź

Postautor: kapi » 28 mar 2018, 19:03

AutoCad electrical - wersja 30dni da rade . Tylko nie wiem jak z importem.

A w czym robią wydruki tzw. e-plan ? Schematy i wykazy części ?


tapatalk

Awatar użytkownika
Revo7
Posty: 210
Rejestracja: 22 sie 2016, 12:00
Lokalizacja: WLKP
Kontaktowanie:

Re: Szybkie pytanie / szybka odpowiedź

Postautor: Revo7 » 03 kwie 2018, 11:42

szukam konektorów minimum 4 pin moze byc 4/6/8 pin, do silników krokowych. żyły w przewodach 0.5mm2. chce jakieś wtyczki "zatrzaskowe" co samo z siebie nie wyleci.

Do "centralki" w planach jest : Obrazek

Jednak, w miejscu łączenia nie mam tyle miejsca, dlatego szukam czegoś mniejszego, mam jeszcze takie:
Obrazekale wydają mi się znów zbyt małe :/ i w trudno dostepnym miejscu moze byc problem je "zapiąć/odpiąć", teoretycznie ogarniają 250V 1A, jak nic nie znajde to je wykorzystam, ale głównie szukam czegoś co da sie "osadzić", czyli żeńska strona będzie gniazdkiem w ściance... Alternatywnie Rj45/lub RJ11

Myslałem tez o złączach molexa - 4 pin jak złącza np DVD lu w dwóch rzędach jak w kartach graficznych kiedys było teraz (6 pin), ale jakos mało "finezyjne" i chyba przesada troche.

Nic nie moge ogarnąc, a moze ktos cos trafił fajnego ewentualnie mistrz Gugla (Artu :ugeek: ) coś podpowie.
it is what it is

acc
Posty: 52
Rejestracja: 20 kwie 2016, 4:09
Kontaktowanie:

Re: Szybkie pytanie / szybka odpowiedź

Postautor: acc » 03 kwie 2018, 12:03

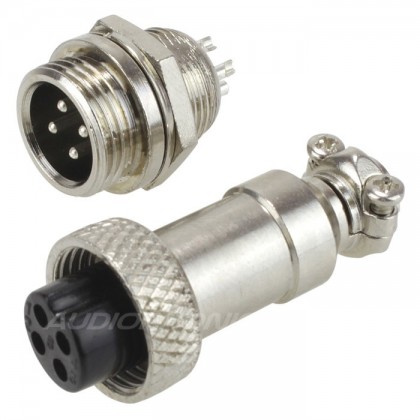

Jest wersja mini tych złącz CB, pierwszy lepszy link: http://allegro.pl/zlacze-wtyk-gniazdo-m ... 58717.html

Awatar użytkownika
Revo7
Posty: 210
Rejestracja: 22 sie 2016, 12:00
Lokalizacja: WLKP
Kontaktowanie:

Re: Szybkie pytanie / szybka odpowiedź

Postautor: Revo7 » 03 kwie 2018, 12:21

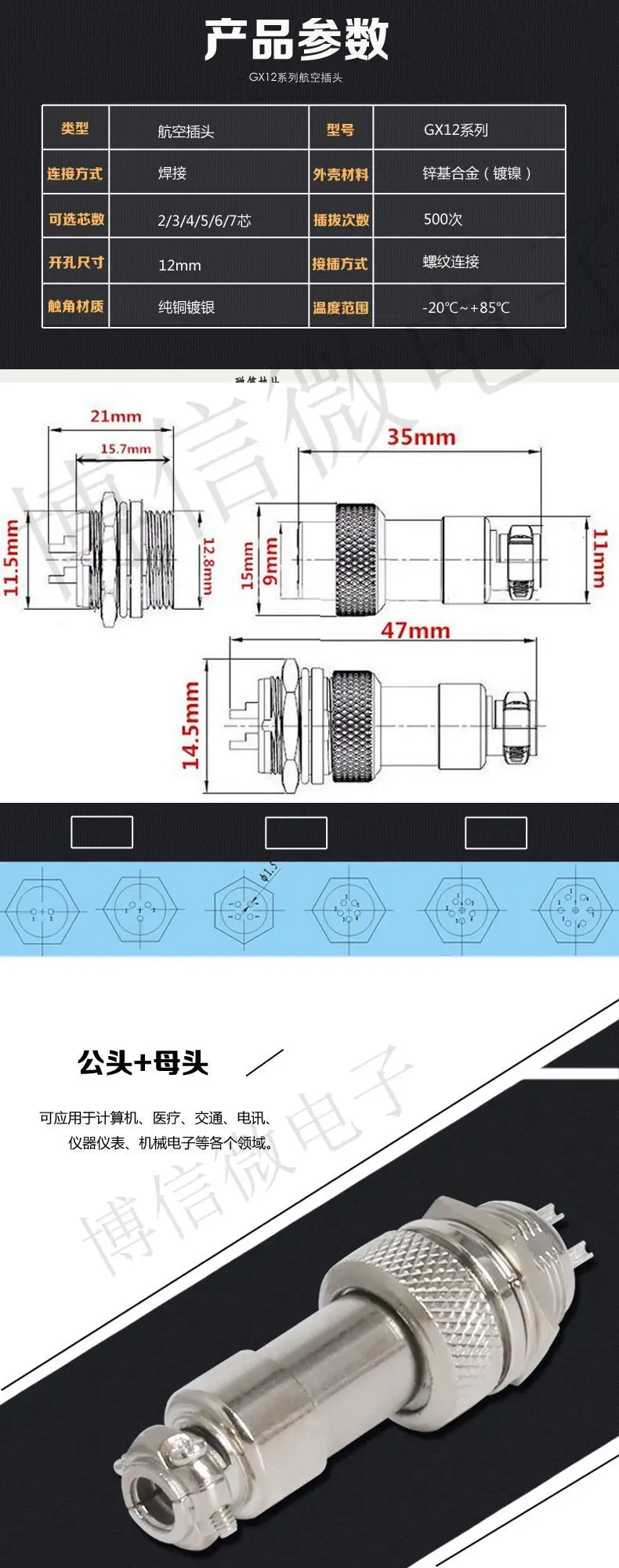

to chyba te same co mam : tutaj od chinczyka wymiarowanie tych co zamowiłem:

wiec za długie :/

Obrazek
it is what it is

Awatar użytkownika
Artu
Posty: 1223
Rejestracja: 19 kwie 2016, 16:44
Lokalizacja: Winnica k/Pułtuska
Kontaktowanie:

Re: Szybkie pytanie / szybka odpowiedź

Postautor: Artu » 03 kwie 2018, 12:27

Złącza mikrofonowe CB 3-9pin na Alledrogo :OK:
I może coś z tego sobie "dobierzesz" złącza rastrowe :roll:
Pozdrawiam, Artur
# Mendel90 - wreszcie drukuje tak jak ja chcę :OK: # Delta under construction... 8-)
Moje wypociny na Thingiverse :oops:

Awatar użytkownika
Revo7
Posty: 210
Rejestracja: 22 sie 2016, 12:00
Lokalizacja: WLKP
Kontaktowanie:

Re: Szybkie pytanie / szybka odpowiedź

Postautor: Revo7 » 03 kwie 2018, 12:33

tez juz patrzyłem na to złącze, ale albo nie trafiłem na tak "małe" albo te co znalazłem rysunki nie są do tego, ale rozmiarowo są zbyt duże nadal.

Wtyczka musi "odstawac" od ściany max te 2cm, ogólnie mam 4-5cm max miejsce, a musze w tym jeszcze kabel "po łuku" zmiescić... i niestety ale jest to element "ruchomy" wiec kabel nie moze sie ocierać. ewentualnie kontowe złącze wchodziłoby moze w gre jeszcze.
it is what it is

mscichu
Posty: 73
Rejestracja: 01 maja 2016, 14:17
Kontaktowanie:

Re: Szybkie pytanie / szybka odpowiedź

Postautor: mscichu » 05 kwie 2018, 18:28

Wydaje mi się, że te powinny być ok: https://www.tme.eu/pl/details/mf42-hf-0 ... /amphenol/

Awatar użytkownika
Revo7
Posty: 210
Rejestracja: 22 sie 2016, 12:00
Lokalizacja: WLKP
Kontaktowanie:

Re: Szybkie pytanie / szybka odpowiedź

Postautor: Revo7 » 12 kwie 2018, 7:34

Zamontowałem te KSF i KSM... nic ciekawszego nie zanalzłem a czas naglił :)

mam za to jeszcze jedno pytanko ;)

cztero (lub więcej) torowy przełącznik ?

tzn jednym kliknięciem zmieniam 4 piny (lub wiecej) ?


Wejśćie 1 | wejście 2 | wejście 3 | Wejście 4

Wyjście A1 | Wyjście A2 | Wyjście A3 | Wyjście A4

Wyjście B1 | Wyjście B2 | Wyjście B3 | Wyjście B4



fajnie gdyby to był suwakowy lub kołyskowy - osobiśćie nie spotkałem jeszcze takiego - chodzi o to ze mam 2sztuki odbiornika 4 żyłowego (Tak 2x silnik krokowy) i chciałbym miec łatwa możliwośc przełączenia pomiędzy kontrolerem a jednym bądź drugim silnikiem.
it is what it is

PaPaj
Posty: 22
Rejestracja: 21 sty 2018, 20:15
Kontaktowanie:

Re: Szybkie pytanie / szybka odpowiedź

Postautor: PaPaj » 30 kwie 2018, 14:41

Do drukarki Fisher-1 zalecane są koła zębate 18T. Mam dostęp 15T i 20T. Które będą lepsze?

Awatar użytkownika
marcino
Posty: 186
Rejestracja: 20 kwie 2016, 9:10
Lokalizacja: Bydgoszcz
Kontaktowanie:

Re: Szybkie pytanie / szybka odpowiedź

Postautor: marcino » 30 kwie 2018, 18:26

Trochę powiązane to jest z zastosowanym paskiem, zdolności łagodnego ukladania sie po okregu zębatki, podziałem na kroki itp.
Moim zdaniem 20 T , jeśli silniki krokowe pracują poprawnie nie mają tendencji do grzania to można zastosować drukowane wtedy 18 T i po problemie, będa takie jak są zalecane i bez grzebania w firmware wymienisz na spokojnie po zakupie aluminiowych.
pozdrawiam Marcin ;)
