Re: Saizex 3D-budowa drukarki 3D

Postautor: Kopytko » 21 kwie 2016, 17:46

Chodzi o sprzeglo ktore lubia sie uginac. Rozwiazac mozna to kulka w sprzegle gdzie pret opiera sie o kulke a kulka o os silnika. Ale jak juz wspomnialem w takiej konstrukcji fajne bylo by dac lozysko oporowe. Ale to tylko propozycja wiec Chemik wykona projekt wg niego. Ja napisalem tylko co by fajnie ulepszylo konstrukcje.
:arrow: Pozdrawiam Patryk.

Awatar użytkownika
spec
Posty: 283
Rejestracja: 20 kwie 2016, 6:53
Lokalizacja: Rzeszów
Kontaktowanie:

Re: Saizex 3D-budowa drukarki 3D

Postautor: spec » 21 kwie 2016, 19:32

Jak rozwiązałeś podnoszenie stolika na tych silnikach? Też o tym myślałem ale przy użyciu serw modelarskich.

Oskar
Posty: 337
Rejestracja: 19 kwie 2016, 17:26
Kontaktowanie:

Re: Saizex 3D-budowa drukarki 3D

Postautor: Oskar » 21 kwie 2016, 19:33

te silniki chyba kolega do regulacji poziomu robi. Też jestem ciekawy jak to będzie działać.

Awatar użytkownika
spec
Posty: 283
Rejestracja: 20 kwie 2016, 6:53
Lokalizacja: Rzeszów
Kontaktowanie:

Re: Saizex 3D-budowa drukarki 3D

Postautor: spec » 21 kwie 2016, 20:30

Tak, tak do poziomowania. Tylko ciekawi mnie jak to będzie napędzać śruby od stolika.

Awatar użytkownika
chemik72
Posty: 427
Rejestracja: 19 kwie 2016, 19:37
Kontaktowanie:

Re: Saizex 3D-budowa drukarki 3D

Postautor: chemik72 » 22 kwie 2016, 5:32

Jak wrócę do domu to wyjaśnię zasadę działania tego poziomowania. Było już wyjaśnienie w tym temacie ale niestety z przyczyn technicznych awarii forum brakuje tej mojej wypowiedzi :cry:
PRUSA i3 ACRYLIC-MGN/SAIZEX 3D MINI/BLIXET B40
W budowie:DRUKARKA SAIZEX3D30%/FREZARKA PROXXON MF70

Awatar użytkownika
chemik72
Posty: 427
Rejestracja: 19 kwie 2016, 19:37
Kontaktowanie:

Re: Saizex 3D-budowa drukarki 3D

Postautor: chemik72 » 22 kwie 2016, 14:35

A więc tak macie rację jest to do poziomowania stolika. Przekazanie napędu jest realizowane za pomocą tulejki gwintowanej do której będzie się wkręcać śruba stolika jak oś silnika będzie się obracać. Na początku tylko w wersji manualnej sterowane z arduino+wyświetlacz dotykowy.
W przyszłości może z funkcją auto-poziomowania.

Obrazek
PRUSA i3 ACRYLIC-MGN/SAIZEX 3D MINI/BLIXET B40
W budowie:DRUKARKA SAIZEX3D30%/FREZARKA PROXXON MF70

Awatar użytkownika
Jankes
Posty: 291
Rejestracja: 19 kwie 2016, 18:25
Lokalizacja: Zielona Góra
Kontaktowanie:

Re: Saizex 3D-budowa drukarki 3D

Postautor: Jankes » 22 kwie 2016, 14:41

Od razu zrób autopoziomowanie :D! Szkoda marnować taki potencjał na ręczne strojenie przez ekran :D

Awatar użytkownika
Krzysztof
Administrator
Posty: 2860
Rejestracja: 19 kwie 2016, 14:03
Lokalizacja: Darłowo
Kontaktowanie:

Re: Saizex 3D-budowa drukarki 3D

Postautor: Krzysztof » 22 kwie 2016, 14:50

No ale z takim układem XYZ to nie ma innej możliwości zrobienia "sprzętowego" autolevelingu i teraz wiem dokąd chemik zmierza. Dużo prościej jest w drukarce ze stolikiem poruszanym w osi Z - tam zrobienie na 3 motorkach załatwia sprawę z poziomu firmware.

A nie będzie prościej zrobić ci na 3-4 serwach? Przecież serwa podłączysz do arduino i nawet gdybyś chciał potencjometrami krecić z bokensa to bedzie wygodniej ;)

Awatar użytkownika
spec
Posty: 283
Rejestracja: 20 kwie 2016, 6:53
Lokalizacja: Rzeszów
Kontaktowanie:

Re: Saizex 3D-budowa drukarki 3D

Postautor: spec » 22 kwie 2016, 17:51

Taki mechanizm żeby ręcznie klikać? :-)
Dołóż czujnik pojemnościowy i zrób pełny automat. http://www.repetier.com/documentation/r ... z-probing/
To bardzo dokładne ustrojstwo.

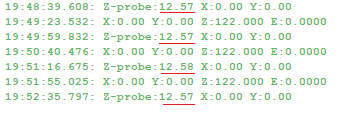

Tutaj zrobiłem testy u siebie:
Obrazek
Kilka razy sprawdzałem wysokość w tym samym miejscu.

Awatar użytkownika
chemik72
Posty: 427
Rejestracja: 19 kwie 2016, 19:37
Kontaktowanie:

Re: Saizex 3D-budowa drukarki 3D

Postautor: chemik72 » 05 kwie 2017, 18:59

No trochę czasu minęło ale temat nie umarł :OK: Wielki powrót po przemyśleniach a prawie rok pykną więc zmiany będą co do samej konstrukcji.
Mianowicie będzie to klasyczna corexy. Części napływają z chin wiadomo :cry: ale oryginały do amatorskiej drukarki to nie wiem :?
Może pokrótce co przyjechało:
4*MGN12/300mm: https://pl.aliexpress.com/store/product ... 12851.html
2*SFU1204-L-350mm: https://pl.aliexpress.com/store/product ... 70536.html
W oczekiwaniu na razie standardowo ramps1,4
https://pl.aliexpress.com/item/RAMPS-1- ... 67096.html
w przyszłości może DUE3DOM :mrgreen: na razie cena zaporowa ze względu na inne bardziej potrzebne części jak w/w ale myślę intensywnie :ugeek:
Obrazek

Śruby jutro jadą do obrobienia końcówek pod łożyska :D . Dziś próbowałem zdemontować nakrętki bez wysypania i efekt jest taki że mam 96 kulek w pojemniku na mocz :LOL: :LOL: czy to poskładam zobaczymy :?
Coś tam się też kręci z przeprojektowaniem modelu prawie całości ale coś słabo idzie nie mam weny :cry:
Pozostaje kwestia zakupu grzałki silikonowej 300x300 i płyty aluminiowej pod stolik.Na razie zamontuję stolik z prusy 200x200 do płyty aluminiowej a potem się zobaczy.
